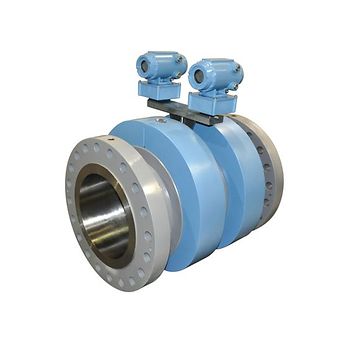

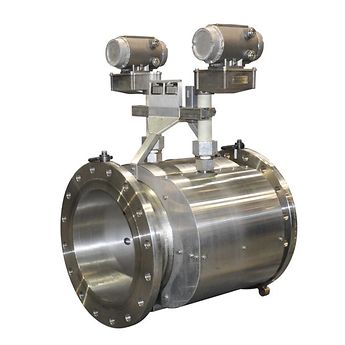

流量控制器-罗斯蒙特 3417 4+4 双组态气体超声流量计

产品描述

罗斯蒙特 3417 4+4 超声流量计将两个经实践证明的罗斯蒙特四声道 British Gas 超声波仪表（经过 OIML R137 1&2 精度等级 0.5 级验证）集成，提供出色的功能和性能，从而进行贸易测量验证和确认工作。这款高级仪表可在一个仪表中生成两个独立计量值，获得出众的测量精度、可靠性以及正常运行时间。创新 MeterLink™ 软件可即时获取仪表的 3410 系列极速电子元件生成的大量预测诊断信息，实时检测流量扰动，从而降低测量不确定性并简化维护工作。

规格

口径DN200 至 DN1050（20.3 至 106.7 厘米（8 至 42 英寸）），符合英国天然气公司 (BG) 指导标准

流体状态气体

精度在整个流量标定范围内，为读数的 ±0.1%

重复精度流速为 1.5-30.5m/s（5-100ft/s）时，读数 ±0.05%

速度额定流速可达 30m/s (100ft/s)，对某些口径，最大可达到并超过 38m/s (125ft/s)

工作温度范围T-21 传感器：-20°C 至 +100°C（-4°F 至 +212°F）

T-22 传感器：-50°C 至 +100°C（-58°F 至 +212°F）

T-200 传感器：-50°C 至 125°C（-58°F 至 +257°F）

工作压力范围T-21/T-22 传感器：689 至 27,579kPag（100 至 4,000psig）

T-21/T-22 传感器：降低 Qmax 时，最低工作压力 345kPag (50psig)

T-22 传感器：分离传感器安装底座之后，0 至 689kPag（0 至 100psig）

T-200 传感器（口径最大 30.5 厘米（12 英寸））：103 至 25,855kPag（15 至 3,750psig）

对于口径大于 30.5 厘米（12 英寸）的传感器，其最小压力随口径而增加

材料碳钢和不锈钢

特点

• 通过传感器同步功能，可防止产生干扰和噪音，加快流量扰动检测

• 通过对管壁积聚、液体、堵塞及气体质量下降等警报处理，降低测量的不确定度

• 配备坚固的钛封装 T-200 传感器，可在潮湿、酸性和腐蚀性环境中提供出色的性能。

• T-200 传感器无需特殊工具即可在压力下安全提取（口径最大为 106.7 厘米（42 英寸））

• 流量剖面 3D 视图显示了旋涡、横流、不对称及湍流，以便加速制定问题解决方案

• 通过对 AGA 8 压缩系数及 AGA 10 声速进行自动计算，从而减少了人为失误

• 将两台流量计集于一体，简化了安装程序；无需其它流量计导管或对接法兰

• 轻松追踪流量计性能，确保其达到基准，简化维护，延长标定周期间隔，降低成本

• 采用最新的 3410 电子部件固件更新中现在包含的新型智能仪表自校验基本功能，显著缩短了以前用于数据分析和故障排除的时间
