流量控制器-罗斯蒙特™ 9195 楔形流量计

产品描述

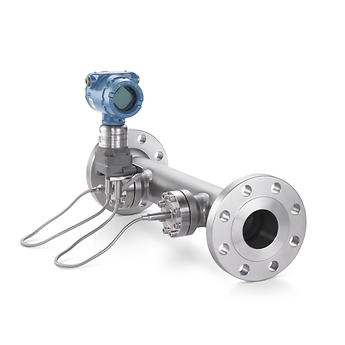

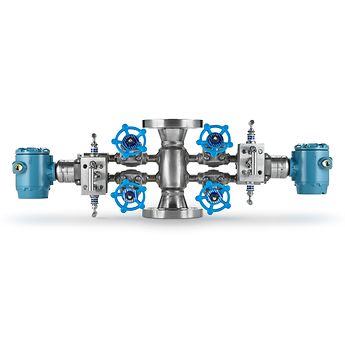

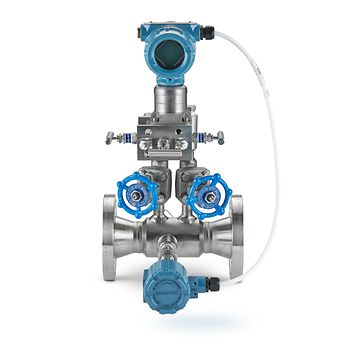

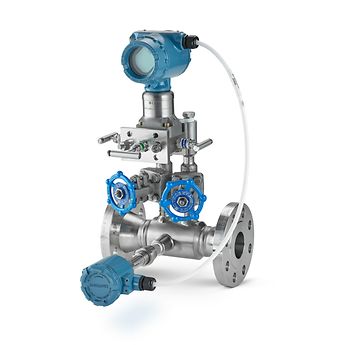

罗斯蒙特 9195 楔形流量计采用整机设计，用于精确测量磨损或堵塞其他仪表的流体。其楔形组件没有锐利边缘，因此耐磨性强。该流量计采用线性响应，可以准确测量雷诺数低的高粘性流体。可选应用包完善了流量计设计，可简化订购流程，使指定的远程密封系统符合应用需求。9195 提供三种变送器连接型式，为严苛应用提供解决方案。

规格

管径50 至 200mm（2 至 8in）

精度标定：1.0%；标准：3%

最大工作压力ANSI B16.5 600#

EN-1092-1 PN100

最大工作温度538°C (1000°F)

工艺接液材料316 不锈钢

保修长达 5 年有限保修

工艺连接件150# - 600# RF ASME B16.5，滑动配接或对焊

PN16 - PN100 EN-1092-1 RF，滑动配接或对焊

变送器连接1/2" NPT 管直连和远程安装

紧凑鞍型远程密封件

2” NPS / DN50 法兰型远程密封件

流体类型液体、浆液、高粘性流体、磨蚀性流体、高温流体

特点

楔形一次元件用于测量严苛应用，包括可能堵塞或侵蚀其他一次元件的脏污、高粘度或磨蚀性流体。

三角形设计稳固耐用，抗磨损性强，没有锐利边缘，因此不会在长期使用中磨损

整机优化设计简化了安装，提高与过程的兼容性

远程密封件包的多样化设计应用广泛

鞍型远程密封连接件使流量计减重 50%，减少管道支脚，解决堵塞和清洁问题

传统的法兰型为 2" NPS/DN50 连接件，适合要求冲洗环和阀门组件的应用

螺纹型为 1/2" NPT 连接件，带管，适合堵塞问题较轻、侵蚀或磨损问题较重的应用。
